منبع انبساط باز



1. منبع انبساط باز یا مخزن انبساط اتمسفریک ، همانطور که از اسم آن پیداست ، برای جلوگیری از صدمات انبساط مایعات در سیستم کاربرد دارد. این منبع به صورت موازی در سیستم آب گرم مصرفی متصل شده و باعث می‌شود که بعد از گرم شدن آب و منبسط شدن آن ، به لوله ها صدمه ای وارد نشود.

 قیمت منبع انبساط, قیمت منبع دوجداره, قیمت منبع کویلی, منبع انبساط, منبع انبساط آلومینیومی, منبع انبساط باز, منبع انبساط بسته, منبع انبساط عایق دار, منبع انبساط گالوانیزه, منبع انبساط موتورخانه

منبع انبساط باز چیست و چه کاربردی دارد؟

منبع انبساط باز یا مخزن انبساط اتمسفریک ، همانطور که از اسم آن پیداست ، برای جلوگیری از صدمات انبساط مایعات در سیستم کاربرد دارد. این منبع به صورت موازی در سیستم آب گرم مصرفی متصل شده و باعث می‌شود که بعد از گرم شدن آب و منبسط شدن آن ، به لوله ها صدمه ای وارد نشود. این نوع مخزن به دو صورت ساخته میشود:

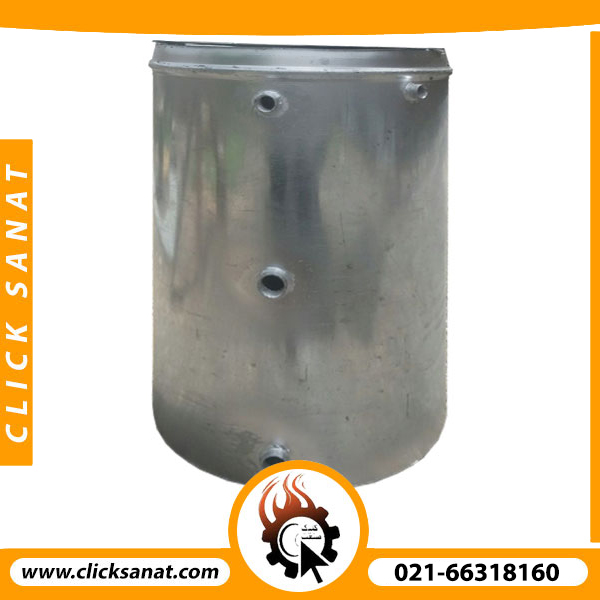

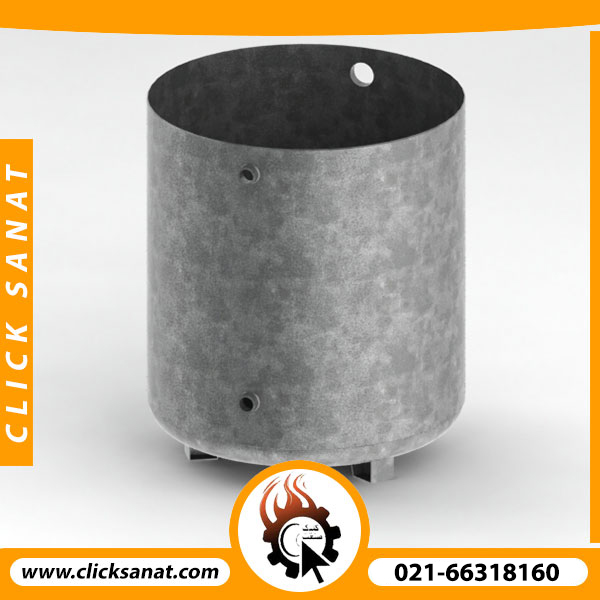

• منبع انبساط باز گرد

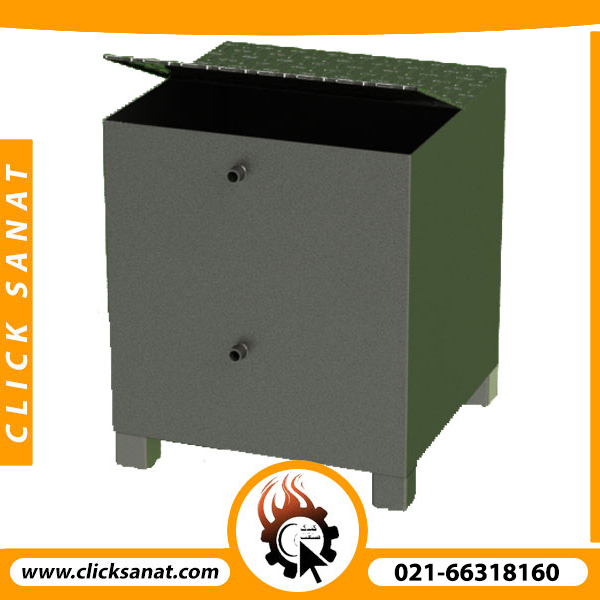

• منبع انبساط باز مکعبی

منبع انبساط باز چگونه محاسبه می‌شود؟

محاسبه دقیق حجم منبع انبساط ، دستخوش پارمترهای بسیاری است. به این طریق که باید ابتدا حجم کل آبی که در سیستم لوله کشی آب گرم و دیگ ها هست را باید محاسبه کرد و سپس با توجه به ضریب انبساط حجمی آب و همچنین اختلاف دمای اولیه (قبل از داغ شدن و بعد از پر شدن سیستم ) و دمای ثانویه ( یا دما کارکرد دیگ) ، حجم مورد نیاز برای انبساط این منبع به دست آورد.

به طور کلی ، منبع انبساط باز را می‌توان با ضرب یک عدد ساده در ظرفیت دیگ محاسبه کرد. این روش یک روش سرانگشتی بوده و برای محاسبه دقیق تر باید به پارامترهای دیگر توجه کرد.

حجم منبع انبساط باز = 0/003 × ظرفیت دیگ (کیلو کالری/ساعت)

• مثلا اگر یک دیگ برابر با 250000 کیلوکالری بر ساعت ظرفیت داشته باشد، باید منبع انبساطی برابر با 750 لیتر برای سیستم در نظر گرفت.

منبع انبساط باز از نوع مکعبی بهتر است یا استوانه ای؟

به طور کلی ، هر مخزنی اگر به صورت مکعبی ساخته شود، میزان متریال کمتری در حجم برابر خواهد داشت. یعنی هزینه اولیه متریال کمتر است. ولی هزینه تولید مانند ورق کاری ، جوشکاری و … در این نوع مخازن بیشتر است.

در مورد منابع گرد، درست است که هزینه اولیه متریال مورد استفاده کمتر است ، ولی به طور کلی ، منبع انبساط گرد ، بیشتر عمر میکند. چون ورق کاری و جوشکاری کمتری در آن استفاده شده است و همچنین فشاری که در گوشه های نوع مکعبی وجود دارد در این مخزن وجود ندارد.

مخزن انبساط اتمسفریک باید کجا قرار گیرد؟

این وسیله، به طور کلی باید در بالاترین نقطه یک سیستم گرمایش قرار گیرد. چرا که فشار داخی سیستم در این حالت برابر با فشار ثقل آب است و باید این سیستم به صورت کامل در یک تا دو متر حداقل بالاتر از آخرین مصرف کننده آب گرم موتورخانه باشد تا بتواند هم کار جلوگیری از فشار به خاطر انبساط را انجام دهد هم اینکه در شرایط مختلف آب سر ریز نکند. شکل زیر شماتیک قرار گیری یک منبع انبساط باز در پشت بام و همچنین نحوه تغذیه آن از آب شهری را نشان می‌دهد.

دلیل سر ریز شدن آب از درون مخزن انبساط اتمسفریک چیست؟

این پدیده به خاطر این رخ می‌دهد که در یک جای سیستم، آب پر فشار یا آب شهری (که میتواند از پمپ تغذیه شود) وارد سیستم آب گرم یا آب کثیف میشود. در این صورت باید موارد ذیل را چک کنید!

1. فلوتر منبع انبساط باید جای خوبی قرار گرفته باشد.
2. منبع کویل دار یا منبع دو جداره از داخل سوراخ نشده باشد.
3. منبع تغذیه سیستم ممکن است از یک شیر دیگر باشد که خراب شده باشد.
4. بعد از تعمیرات ممکن است که رایزر آب مصرفی به آب داخل دیگ متصل شده باشد.

انواع منبع انبساط چیست؟

به طور کلی منبع انبساط ، دو مدل کلی دارد. از نوع باز یا از نوع بسته. در نوع باز مخزن انبساط دو تا سه متر بالاتر از آخرین سیستم قرار میگیرد. در نوع بسته میتواند در داخل موتورخانه قرار گیرد. در نوع مخزن انبساط بسته ، معمولا امکان نصب مخزن انبساط باز وجود ندارد لذا از این نوع استفاده میشود. برای خواندن در مورد منبع انبساط بسته، روی ادامه کلیک کنید!

سوالات متداول در ارتباط با منبع انبساط باز

مشکلات ناشی از درست عمل نکردن منبع انبساط چیست؟

منبع انبساط یکی از تجهیزاتی است که تاثیر عملکرد آن در سیستم لوله کشی و خطوط انتقال سیال در تاسیسات بسیار زیاد می باشد. از مزیت های این محصول می توان به جلو گیری از آسیب دیدگی لوله ها اشاره کرد. از جمله مشکلاتی که می تواند درست عمل نکردن این دستگاه برای سیستم ایجاد کند می توان به موارد زیر اشاره نمود :

• ترک خوردن و شکستگی لوله ها
• انفجار و ترکیدگی لوله ها
• ایجاد کشش در لوله و اتصالات
• اختلال در عملکرد تاسیسات مکانیکی

سختی گیر رزینی

سختی گیر رزینی



سختی گیر رزینی از جمله تجهیزاتی است که در موتورخانه های مختلف برای رسوب گیری آب ورودی به سیستم مورد استفاده قرار میگیرد. درون مخزن های سختی گیر سیلیس و رزین وجود دارد و وظیفه سختی گیر رزینی برای از بین بردن برخی ناخالصی ها و املاحی که در آب موجود هست مورد استفاده قرار می گیرد. در این دستگاه با عبور دادن آب از میان دانه های رزین با فشار بالا حذف املاح اضافی انجام می شود. سختی آب که به آن گفته می شود. به خاطر وجود کاتیون های دو ظرفیتی و یا بیشتر در آب است. منیزیم و کلسیم از مهم ترین فلزات دو ظرفیتی در آب است.

دسته بندی : تجهیزات تصفیه خانهبرچسب ها : استاندارد سختی گیر رزینی, خرید سختی گیر, خرید سختی گیر اولتراسونیک, خرید سختی گیر برقی, خرید سختی گیر رزینی, سختی گیر آب, سختی گیر آب خانگی, سختی گیر آب موتورخانه, سختی گیر الکترونیکی, سختی گیر اولتراسونیک, سختی گیر برقی, سختی گیر پکیج, سختی گیر پلی فسفات, سختی گیر چند, سختی گیر چیست, سختی گیر رزینی, سختی گیر رزینی اتوماتیک, سختی گیر رزینی تمام اتوماتیک, سختی گیر رزینی چند, سختی گیر رزینی چیست, سختی گیر رزینی خانگی, سختی گیر رزینی صنعتی, سختی گیر رزینی قیمت, سختی گیر مغناطیسی, سختی گیر مغناطیسی پکیج, سختی گیررزینی, سختیگیر, سختیگیر رزینی, قیمت سختی گیر, قیمت سختی گیر اولتراسونیک, قیمت سختی گیر برقی, قیمت سختی گیر رزینی, قیمت سختی گیر رزینی تمام اتوماتیک, قیمت سختیگیر, محاسبه ظرفیت سختی گیر رزینی, مشخصات فنی سختی گیر رزینی

•  توضیحات
•
•  نظرات (0)

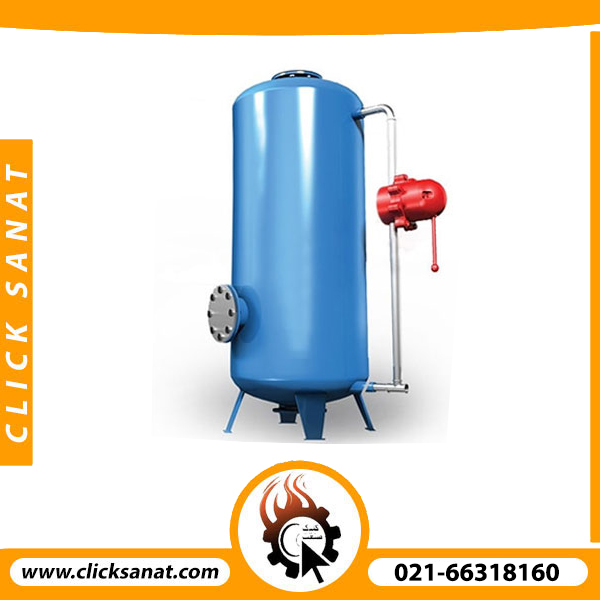

سختی گیر رزینی چیست و چه کاربردی دارد؟

سختی گیر رزینی از جمله تجهیزاتی است که در موتورخانه های مختلف برای رسوب گیری آب ورودی به سیستم مورد استفاده قرار میگیرد. درون مخزن های سختی گیر سیلیس و رزین وجود دارد و وظیفه سختی گیر رزینی برای از بین بردن برخی ناخالصی ها و املاحی که در آب موجود هست مورد استفاده قرار می گیرد. در این دستگاه با عبور دادن آب از میان دانه های رزین با فشار بالا حذف املاح اضافی انجام می شود. سختی آب که به آن گفته می شود. به خاطر وجود کاتیون های دو ظرفیتی و یا بیشتر در آب است. منیزیم و کلسیم از مهم ترین فلزات دو ظرفیتی در آب است.

در قسمت پایین به کاربرد های سختی گیر اشاره می کنیم.

• برای نرم کردن آب مبدل های حرارتی و دیگ های بخار مورد استفاده قرار می گیرد
• برای اینکه آب مورد نیاز برج های خنک کننده و سیستم های سرمایشی را نرم کند مورد استفاده قرار می گیرد
• برای نرم کردن آب مصرفی در صنایع رنگسازی و رنگرزی مورد استفاده قرار می گیرد
• این نوع محصول باعث می شود که تجهیزات طول عمر بیشتری داشته باشد و باعث کاهش میزان رسوب می شود و انتقال حرارت در این تجهیزات بیشتر می شود

انواع سختی گیر آب از لحاظ عملکرد

این نوع سختی گیر ها بر اساس عملکرد به دسته های گوناگونی تقسیم بندی می شوند که می توان به سختی گیر رزینی تمام اتوماتیک / سختی گیر رزینی نیمه اتوماتیک / سختی گیر مغناطیسی / سختی گیر الکترونیکی / سختی گیر رزینی اشاره کرد.

سختی گیر کلیک صنعت

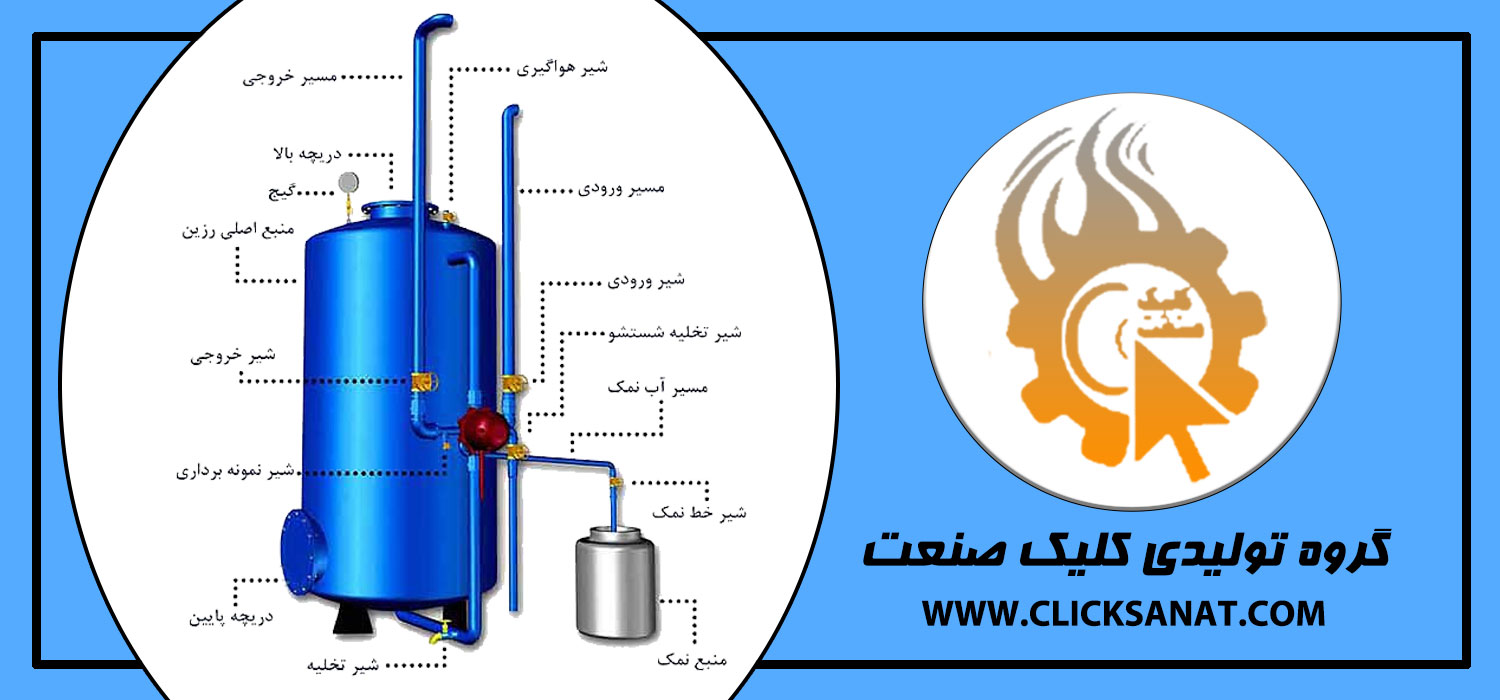

اجزای سختی گیر رزینی

سختی گیر رزینی از اجزای مختلفی تشکیل شده است که می توان اجزای اصلی آن که مخزن معدنی / آب نمک و شیر کنترل اشاره کرد. تصفیه آب در مخزن معدنی انجام می شود و کلسیم و منیزیم از بین می رود و آب سخت نرم می شود.

با استفاده از شیر کنترل در هنگام بازسازی جریان آب درون و خارج مخازن و آب نمک را کنترل می کند. و منبع آب نمک جایی می باشد که محلول بسیار غلیظ نمکی در آن ذخیره می شود.

از دیگر اجزای سختی گیر رزینی می توان به شیر سولویید والو / فشار سنج / نازل آب پخش کن و لوله برای انتقال آب اشاره کرد.

انواع سختی گیر رزینی

این سختی گیر در دو نوع فلزی و فایبرگلاس قابل ساخت است و در بازار امروز طرفداران زیادی دارد. و همان طور که در مطالب بالا گفته شد برای گرفتن سختی آب و از بین بردن کلسیم و منیزیم مورد استفاده قرار می گیرد.

سختی گیر تمام اتوماتیک

در این نوع سختی گیر بعد از گرفتن سختی آب برای احیای رزین از شیر های تمام اتوماتیک استفاده می شود که دیگر نیازی به اپراتور نیست. قیمت این نوع شیر ها بیشتر از شیر های معمولی می باشد.

سختی گیر نیمه اتوماتیک

این نوع سختی گیر روی آن شیر نیمه اتوماتیک قرار دارد و نیاز دارد که فردی به صورت مستمر در فاصله های مختلف زمانی برای تغییر حالت شیر و بکواش اقدام کند برای اینکه قابلیت برنامه ریزی برای ارسال دستور وجود ندارد.

روش ساخت سختی گیر

گروه تولیدی کلیک صنعت مجهز به طراحی سیستم های تصفیه آب و فاضلاب و تجهیزات ساخت و با استفاده از استاندارد های جهانی سختی گیر های رو طراحی میکند. یکی از پرکاربرد ترین دستگاه ها برای رفع و کاهش سختی آب سختی گیر رزینی می باشد.

پس از این که قطر عدسی مشخص شد با استفاده از دستگاه های قوس زن اقدام به فورچ عدسی می شود و بعد از اینکه قوس مناسبی در عدسی ها درست شد با استفاده از دستگاه لبه زن لبه زنی های عدسی ها رو انجام می دهیم.

مشکلات عدم استفاده از دستگاه سختی گیر

• رسوب گرفتن بر روی دوش حمام و شیر های آب
• وجود لکه روی البسه پس از شستشوی
• رسوب گرفتن مبدل های سرمایشی و گرمایشی
• در سیستم های گرمایشی انرژی زیادی مصرف می شود

مشخصات فنی دستگاه سختی گیر

در جدول زیر مشخصات فنی دستگاه سختی گیر را مشاهده می کنید. ظرفیت دستگاه بر حسب گرین است که از ۳۵۰۰۰ گرین تا ۲۰۰۰۰۰۰ گرین می باشد. ابعاد دستگاه ( ارتفاع ‍‍* قطر ) از ۲۵.۱۰۰ سانتی متر تا ۱۵۰.۲۰۰ سانتی متر می باشد .

همچنین آبدهی دستگاه سختی گیر که بر اساس m3/h می باشد از ۱/۶ تا ۶۴ متر مکعب بر ساعت می باشد.

حجم رزین استفاده شده بر اساس لیتر می باشد حجم رزین های پایین ۲۵ / ۵۰ / ۷۵ لیتر می باشد و تا ۱۸۵۰ لیتر رزین برای سختی گیر ۲۰۰۰۰۰۰ گرین می باشد.

از مشخصات دیگر می توان به سایز لوله و شیر و حجم آب نمک و سیلیس اشاره کرد.

نمایش محتویات 102550100

جستجو:

ویرایش

سیلیس	حجم مخزن آب نمک	سایز لوله و شیر	حجم رزین	آبدهی	ابعاد ارتفاع*قطر	ظرفیت دستگاه	ردیف
KG		INCH	lit	m3/h		GRAIN	NO
10	60	3/4	25	1/6	25.100	35000	1
15	60	3/4	50	2/27	30.120	60000	2
20	100	3/4	75	4/54	40.120	90000	3
20	100	3/4	100	6/8	40.150	120000	4
30	120	1	125	9/7	45.150	150000	5
30	120	1	150	12	50.150	180000	6
40	120	1	175	14	55.150	200000	7
40	220	1	225	16	60.150	250000	8
50	220	1.1/4	275	18/2	60.180	300000	9

نمایش 1 تا 10 از مجموع 22 مورد

قبلیبعدی

مراحل نصب سختی گیر

در ابتدا و پس از زیر سازی دستگاه سختی گیر ورودی
و خروجی و بکواش به شبکه انجام می شود و در این
قسمت ورودی آب خام در پشت دستگاه باید وصل شود .
خروجی آب تصفیه شده در قست راست شیر وصل شود
و خروجی فاضلابی دستگاه سختی گیر سمت چپ شیر
به فاضلاب موتورخانه متصل شود و ورودی نمک در پشت
شیر با استفاده از یک شیر به مخزن نمک وصل می شود.

شرکت کلیک صنعت نوآور در صنعت تولید مخازن
تحت فشار / تجهیزات انتقال حرارت / تجهیزات موتورخانه
گرمایشی و سرمایشی و مخازن تحت فشار و ذخیره است

شما عزیزان می توانید در قسمت فروشگاه سایت از دیگر محصولات گروه تولیدی کلیک صنعت دیدن فرمایید.

همچنین شما عزیزان می توانید ما را در شبکه های اجتماعی اینستاگرام / فیس بوک / لینکدین / توییتر / پینترست دنبال کنید.

دیگر سایت های ما www.tajhizestan.com



صفحه اصلی



منبع کویلی

منبع کویلی یا کویل دار موتورخانه، از جمله آبگرمکن‌های غیرمستقیم است. این نوع تجهیزات در موتورخانه گرمایشی، برای گرم کردن آب ذخیره شده در منبع برای مصرف کننده‌های مختلف مورد استفاده قرار می‌گیرد. از این نوع تجهیزات برای تامین آب گرم مصرفی انواع ساختمان‌های اداری، مسکونی و یا تجاری استفاده می‌کنند. این نوع ساختمان‌ها معمولا دارای یک موتورخانه هستند که از طریق دیگ چدنی یا فولادی، با استفاده از یک مشعل گازی یا گازوئیلی، آب داخل مخزن را گرم می‌کنند.



پمپ منبع کویلی, تولید کننده مخزن کویل دار, تولید کننده مخزن کویلی, تولید کننده منبع کویل دار, تولید کننده منبع کویلی, طرز کار منبع کویلی, طرز کارمنبع کویلی, طریقه نصب منبع کویلی, قمیت منبع کویلی, قیمت مخزن کویل دار, قیمت مخزن کویلی, قیمت منبع کویل دار, قیمت منبع کویلی, قیمت منبع کویلی پاکمن, کاتالوگ منبع کویلی, کاتالوگ منبع کویی, مخزن کویل دار, مخزن کویل دار افقی, مخزن کویل دار ایستاده, مخزن کویل دار خوابیده, مخزن کویل دار عمودی, مخزن کویلی, منبع کویل دار, منبع کویل دار افقی, منبع کویل دار ایستاده, منبع کویل دار خوابیده, منبع کویل دار عمودی, منبع کویلی, منبع کویلی اسپیرال, منبع کویلی تکنیک سپاهان



منبع کویلی یا کویل دار چیست؟

منبع کویلی یا کویل دار موتورخانه، از جمله آبگرمکن‌های غیرمستقیم است. این نوع تجهیزات در موتورخانه گرمایشی، برای گرم کردن آب ذخیره شده در منبع برای مصرف کننده‌های مختلف مورد استفاده قرار می‌گیرد. از این نوع تجهیزات برای تامین آب گرم مصرفی انواع ساختمان‌های اداری، مسکونی و یا تجاری استفاده می‌کنند. این نوع ساختمان‌ها معمولا دارای یک موتورخانه هستند که از طریق دیگ چدنی یا فولادی، با استفاده از یک مشعل گازی یا گازوئیلی، آب داخل مخزن را گرم میکنند.

نحوه انتخاب منبع کویلی

انتخاب منبع کویلی ، بعد از مشخص شدن ظرفیت منبع و سپس ضخامت مورد نیاز تعیین شده با توجه به کارکرد یک ساختمان تعیین می‌شود. همچنین در مرحله آخر باید سطح حرارتی مورد نیاز برای گرمایش آب را محاسبه کرد. بنابراین برای انتخاب صحیح یک آبگرمکن غیر مستقیم از نوع کویل دار ، باید سه مشخصه اول تعیین شوند:

1. ظرفیت منبع کویل دار
2. ضخامت اجزای مختلف منبع کویل دار
3. سطح حرارتی منبع کویل دار

ظرفیت منبع کویل دار

برای انتخاب مخزن کویلی موتورخانه، ابتدا باید ظرفیت منبع را به دست آورد. ظرفیت منبع با استفاده از مصرف کننده‌های مختلف قابل اندازه‌گیری است. البته روش‌های مختلفی در تعیین منبع آبگرم مصرفی یا مخزن آبگرمکن یک محل مورد استفاده قرار‌ می‌گیرد. ولی برای انواع ساختمان‌ها، روشی که در ویدئوی زیر توضیح داده شده است کاملا قابل استفاده و صحیح است.

ضخامت اجزای منبع کویلی

ضخامت منبع کویلی ، با استفاده از فشار داخلی مخزن، و بر اساس مقدار مجاز حد خوردگی با استفاده از استانداردهای مختلف باید اندازه‌گیری شود. این نوع استانداردها، بسته به نوع متریال مورد استفاده در یک مخزن تحت فشار و همچنین ابعاد هندسی یک مخزن و با توجه به عمر مفیدی که طبق تجربه برای یک سیستم مورد استفاده قرار می‌گیرد، به تعیین مشخصات یک مخزن می‌پردازند. جدول زیر، انواع منبع کویلی با توجه به فشار مورد نظر کارکرد را بیان می‌کند. این فشار، بر اساس مقدار مجاز خوردگی 1 میلیمتر و با حداکثر سختی آب 120 پی پی ام کلسیت (مانند آب تهران) محاسبه شده است.

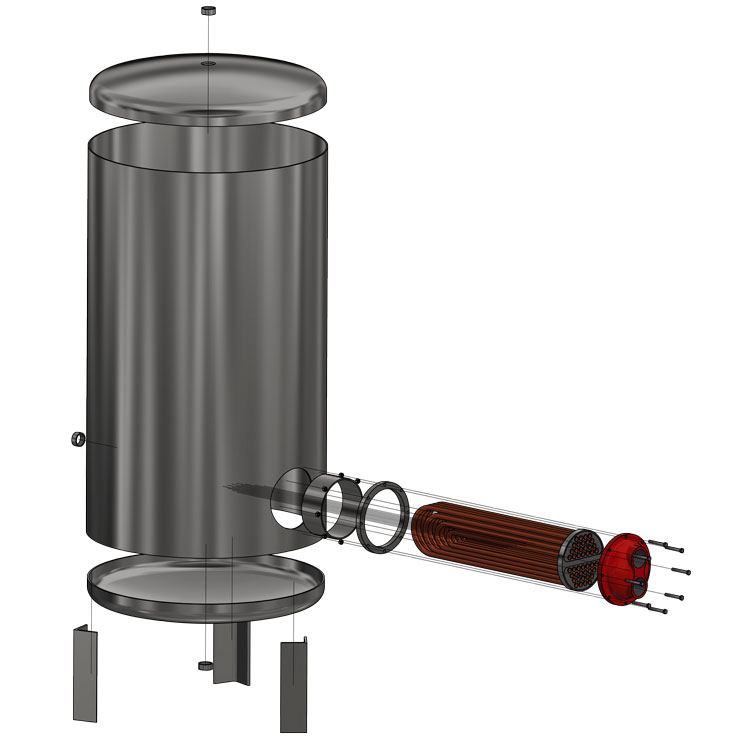

به طور کلی، منبع کویلی از سه جزء تشکیل شده است.

• کلگی‌ها یا Head که از نوع Torispherical بوده و با استفاده از شکل دهی سرد ساخته میشود.
• جداره یا منبع ذخیره آب گرم مصرفی که  به آن Shell گفته می‌شود و با استفاده از فرآیند ساخت و تولید Rolling ساخته می‌شود.
• دسته لوله یا Tubesheet and Bundle  که معمولا از لوله مسی ، صفحه لوله، بفل ها و کلگی چدنی تشکیل شده است. برای آب بند از واشر استفاده میشود.

مخازن آبگرم کویل دار ، معمولا با استفاده از ورق گالوانیزه گرم ایرانی ساخته می‌شود. این نوع مخازن با استفاده از فولاد ST-37 که در حوضچه های روی مختلف گالوانیزه گرم شده اند ساخته شده و برای تولید مخازن مختلف مورد استفاده قرار می‌گیرد. قسمت‌های مختلف جوشکاری شده، با استفاده از محلول zinc یا روی پوشیده خواهد شد تا عمر در قسمت‌های مختلف جوشکاری بالاتر باشد.

جوشکاری منابع کویل دار

جوشکاری منابع آب گرم کویل دار، با استفاده از روش SMAW یا Shielded Metal Arc Welding یعنی با استفاده از الکترود پوششی صورت می‌گیرد. بسته به نوع مخزن و فشار کاری ، این نوع مخازن میتواند با الکترودهای مختلف مانند

• 6010 که از نوع سلولزی برای پاس نفوذی است ( برای مخازنی که داخل رفتن به آن سخت است)
• 6013 از نوع قلیایی که معروف ترین نوع الکترود بود و پرکاربردترین است.
• 7018 برای استحکام و نفوذ بیشتر برای پاس پر کن

جوشکاری شود. بازرسی جوش به صورت چشمی صورت گرفته تا از صحت جوشکاری در مرحله اول اطمینان حاصل شود.

در صورتی که فشار کاری بالا باشد، باید از ورق‌های دیگر و با استفاده از روش‌های دیگر جوشکاری صورت گیرد. معمولا برای فشارهای بالاتر ، به صورت Double Bevel Back Weld مخازن جوشکاری می‌شوند که برای این نوع مخازن به ندرت پیش می‌آید. فلذا از ذکر این موارد در این مطلب خودداری شده است.

نحوه نصب منبع کویل دار موتورخانه گرمایشی

در موتورخانه گرمایشی، با استفاده از دیگ و دیگر اجزا، میتواند آب داخل مخزن کویلی را گرم کرد. این نوع منابع، معمولا به صورت افقی بر روی خرک یا 4 پایه صنعتی مورد استفاده قرار میگیرند. پایه ها با توجه به وزن نهایی مخزن طراحی و ساخته میشود. در شکل زیر، دیاگرام کلی لوله کشی و نصب مخزن کویلی در موتورخانه نشان داده شده است. سایز لوله ها و ضخامت آنها با استفاده از فشار کلی مخزن و سیستم انتقال حرارت مشخص می‌شود.

در این شکل ، نحوه لوله کشی کامل موتورخانه گرمایشی نشان داده شده است.

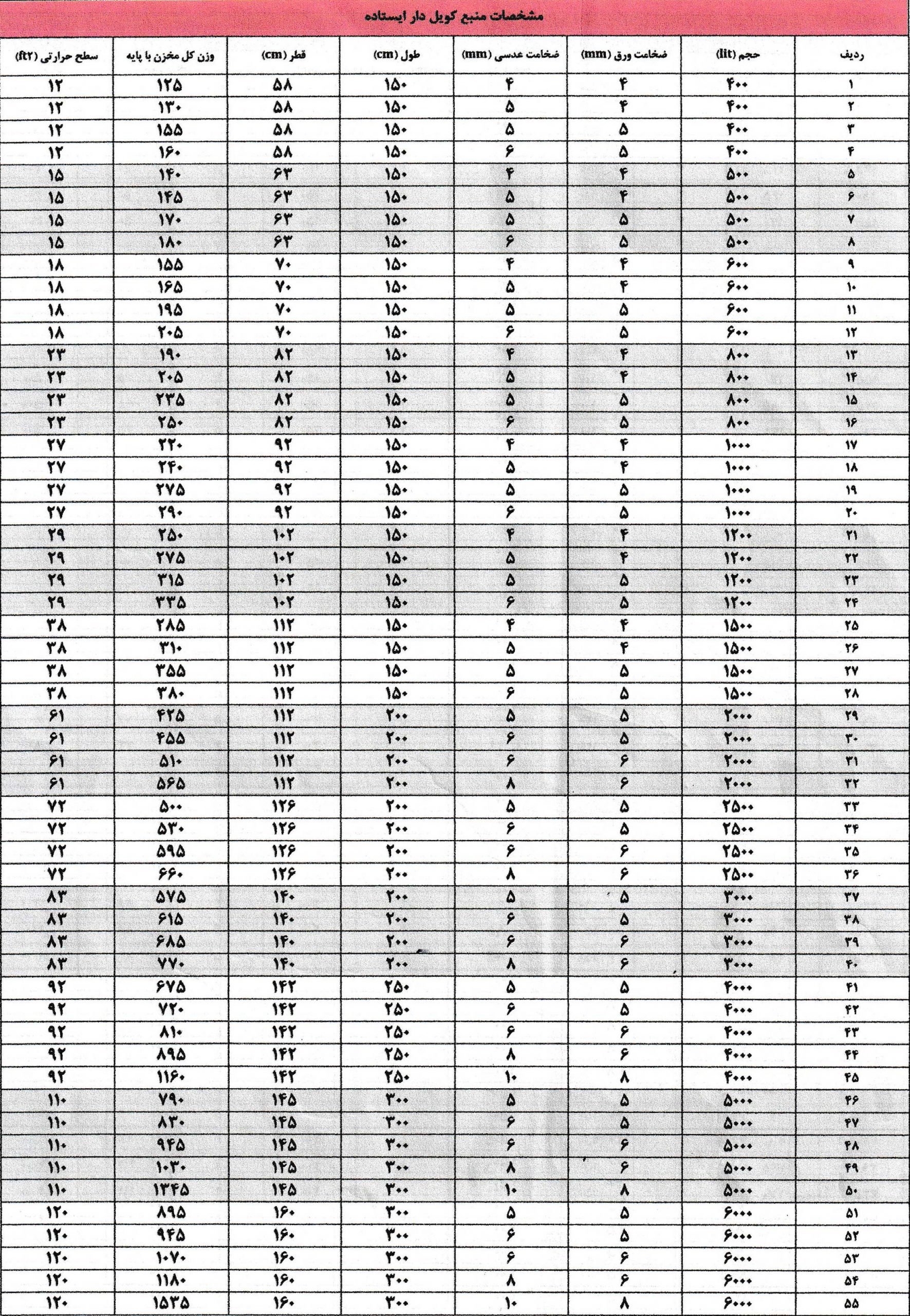

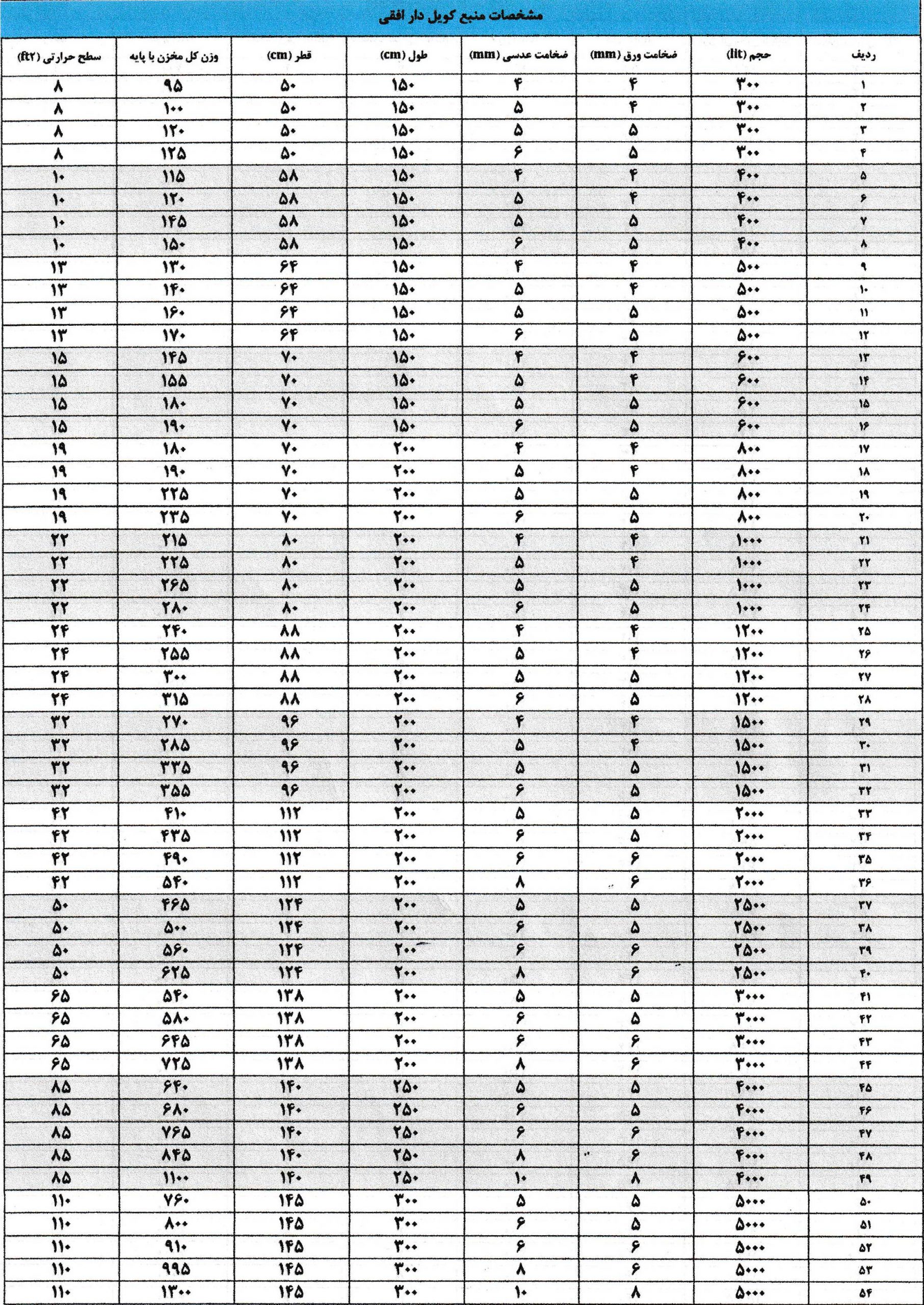

جدول وزن منبع کویل دار ایستاده و خوابیده کلیک صنعت

شما می توانید تمامی مشخصات فنی منبع کویل دار را در عکس زیر مشاهده نمایید

شما می توانید تمامی مشخصات فنی مربوطه به این مخزن را در جدول زیر مشاهده نمایید.

سوالات متدوال در ارتباط با  مخزن کویل دار موتورخانه

آیا کویل مخزن کویلی قابل تعمیر و تعویض است؟

یکی از مهم ترین ویژگی های منبع کویل دار نسبت به منبع دوجداره قابل تعویض بودن کویل ها و لوله های مسی آبگرم آن می باشد. دلیل تشکیل رسوب بروی لوله های مسی کویل موتورخانه سختی آب یا همان hardness می باشد. بیشترین تاثیر رسوب در سیستم بروی بازده انتقال حرارت می باشد. با ایجاد یک لایه رسوب بروی کویل و بالا رفتن ضخامت کویل ضریب انتقال حرارت در سیستم کاهش پیدا می کند و آبگرم به میزان کافی و در زمان مناسب تامین نمی گردد. قابل اسید شویی بودن از جمله ویژگی های این محصول است.

منبع دوجداره یا کویل دار را برای موتورخانه استفاده کنیم؟

یکی از سوالات بسیار متداول مشتریان عزیز در مورد بازدهی و تفاوت بین مخزن دوجداره و کویل دار می باشد. با توجه به اینکه منبع دوجداره در ظرفیت های بسیار بالاتر از 3000 لیتر نیز تولید می گردد اما در نمونه های با ظرفیت بالاتر بازدهی مناسبی نداشته و توصیه می شود از مخزن کویل دار استفاده کنید. تفاوت زیادی بین این مخازن وجود ندارد اما قابلیت شستشوی کویل های مسی در مخزن کویلی مزیت بسیار مهمی است. استفاده از مس ظریب انتقال حرارت را بالا می برد و باعث افزایش راندمان سیستم می شود.

شما می توانید برای خرید انواع تجهیزات مورد نیاز برای نصب مخزن کویل دار به سایت تجهیزستان مراجعه نمایید.

برای دریافت قیمت و مطالعه مطالب بیشتر در مورد منبع دوجداره کلیک کنید.

فیلتر شنی

فیلتر شنی چیست و چه کاربردی دارد؟

فیلتر شنی یکی از اجزای مهم و کلیدی تصفیه خانه است . این فیلتر ها به شکل مخازنی عمودی با پایه هستند و با سیلیس پر می شوند و در انتها دارای نازل هایی هستند که از خروج سیلیس ها جلوگیری می‌کند . اساس کار این فیلتر‌ها به این صورت است که فیلتر را با سیلیس و شن پر می‌کنند و سپس با جریان پیدا کردن آب درون فیلتر و عبور آن از منافذ شن و سیلیس کدورت و ذرات معلق آن تا سایز 50 میکرومتر گرفته می‌شود . کاربرد این فیلتر ها در استخر ها و تصفیه خانه های فاضلابی و صنعتی است و جنس آن ها هم معمولا از فولاد ، بتن ، فایبرگلاس و ... است .



فیلتر شنی گالوانیزه یا سیاه

فیلتر های شنی را بسته به نوع کارکرد ، از ورق گالوانیزه یا ورق سیاه می‌سازند. البته طراحی فیلتر بر اساس فشار و میزان پوسیدگی یا corrosion allowance صورت میگیرد و طبق استانداردهای متفاوت مانند ASME/Sec.VIII/Dev.1 انجام می‌شود. برای فیلتر‌‌های کوچکتر، معمولا از ورق گالوانیزه گرم ایرانی استفاده می‌شود. این ورق از فولاد ST37 که درحوضچه های روی یک پوشش روی آن داده شده است درست شده است.

استفاده از ورق سیاه ، برای فیلترهای پر فشار و یا فیلترهایی که قطر بالاتری دارند بسیار توصیه می‌شود. چرا که جوشکاری ورق سیاه بسیار بهتر صورت می‌پذیرد و همچنین مقاومت ورق بعد از گالوانیزه شدن کمی پایین می‌آید. برای جلوگیری از خوردگی ورق سیاه بعد از ساخت ، از چسب یا رنگ اپوکسی در داخل آن استفاده می‌کنند. این رنگ بعد از هر چند سال باید دوباره احیا شود.





اجزای فیلتر شنی



در شکل بالا دو فیلتر شنی صنعتی را ملاحظه می‌کنید که از اجزای مختلفی تشکیل شده است :

• جز اصلی فیلتر مخزن آن است که از یک بدنه تشکیل شده است که دو عدسی در بالا و پایین به آن جوش خورده است .
• جز دیگر این فیلتر‌ها پایه های آن است که به دلیل پر شدن فیلتر توسط سیلیس و آب و سنگین شدن آن از اهمیت بالایی برخوردارند . معمولا درسایز‌های کوچک 10 درصد وزن مخزن در سه پایه زیر مخزن جوش داده می‌شود و در مخزن‌های بزرگ تر ، 5 درصد وزن مخزن در چهار پایه زیر مخزن جوش داده می‌شود .
• فلنج های ورودی (که در بالای فیلتر قرار دارد) و خروجی (که در پایین بغل فیلتر قرار دارد) برای وارد و خارج کردن سیلیس ها در فیلتر .
• شیرآلات جهت کنترل سیستم فیلتراسیون و بک واش
• لوله جهت لوله کشی های سیستم فیلتراسیون ، بک واش و پمپاژ



لوله کشی فیلتر

در ویدیوی زیر یک تصفیه خانه استخر ساخته و اجرا شده توسط گروه کلیک صنعت را مشاهده می‌کنید . که تمامی لوله کشی‌ها ، پمپ‌ها ، سیستم تصفیه ، بک واش و ... را به نمایش گذاشته شده است . شما می توانید با تماشای این ویدیو به طور کامل طرز کار یک فیلتر شنی را ملاحظه کنید .

[aparat id='M0CjL']



بک واش فیلتر

پس از مدتی کار کردن فیلتر منافذ آن بسته می‌شوند . برای شست و شوی سلیس های فیلتر و باز شدن منافذ آن از سیستم بک واش استفاده می‌کنند . در سیستم بک واش فیلتر با تغییر وضعیت شیر‌های نصب شده بر روی فیلتر جریان عبوری از فیلتر عوض شده و آب از پایین وارد فیلتر می شود و در جهت خلاف جریان همیشگی به سمت بالا رفته و از آن خارج می‌شود و در مکانی خارج از سیستم مانند باغچه و یا جوی تخلیه می‌شود . این جریان باعث شسته شدن گل و لای و ذرات معلق تصفیه از میان سیلیس ها و در نتیجه بالا رفتن عملکرد فیلتر شنی می‌شود . علت استفاده از چهار شیر در لوله کشی فیلتر هم دقیقا همین سیستم بک واش آن است .





نحوه قرار گیری فیلتر و تجهیزات دیگر در یک موتورخانه گرمایشی استخر برای تصفیه آب

در تصویر زیر جایگاه فیلتر شنی در یک تصفیه خانه و موتورخانه استخر نمایش داده شده است . در اینجا سیستم ما داری دو فیلتر شنی است که یکی برای تصفیه آب استخرمان و دیگری برای تصفیه آب جکوزی است . سیستم تصفیه و گرمایش استخر و جکوزی را معمولا جدا از هم در نظر می‌گیرند . آب سرد و کثیف شده از نازل خروجی استخر و اسکیمر توسط یک سه راهی تجمیع شده و وارد پمپ می‌شود . سپس آب درون فیلتر شنی پمپ می شود و پس از عبور از لایه‌های سیلیس و فیلتر شدن برای گرم شدن و گرفتن حرارت وارد مبدل حرارتی می شود و پس از انتقال حرارت به استخر و جکوزی باز می‌گردد .

تصویر بالا نحوه‌ی قرار گیری فیلتر و دیگر اجزای موتورخانه را به صورت ساده به نمایش گذاشته است.

تعمیر و نگهداری فیلتر شنی

نگهداری اصولی فیلتر شنی هم مانند سایر تاسیسات مکانیکی از اهمیت ویژه ای برخوردار است . و می تواند عمر آن را به مقدار قابل توجهی افزایش دهد . برخلاف سایر مخازن که معمولا از محل جوش عدسی به بدنه سوراخ می‌شوند ، احتمال این اتقاف در فیلتر بسیار کم است . نکته اصلی نگهداری این فیلترها در وضعیت شیرهاست که باید درحالت درستی قرار گیرد . شیرها باید به صورت ضربدری باز و بسته باشند که در یکی از حالت ها سیستم در حال تصفیه و در حالت دیگر در حال بک واش است و رعایت نکردن این نکات به مخزن فیلتر و پمپ آن آسیب می‌رساند و باعث نشتی و گاها خرابی سیستم می‌شود.

یکی از موارد نگهداری فیلترشنی ، تعویض های سیلیس های آن است.

روش تعویض سیلیس های فیلترشنی: ابتدا درپوش پایینی فیلترشنی را با آچار باز کرده و با کاسه شن های آن را تخلیه کنید. سپس دریچه بالایی فیلترشنی را باز کرده و سیلیس های تمیز جدید را به ترتیب درشت ، متوسط و ریز وارد فیلتر شنی کنید.



برای خواندن مطلب در خصوص فیلترشنی و مابقی محصولت کلیک صنعت وارد سایت clicksanat.com شوید.

منبع دوجداره

منبع دوجداره



منبع دوجداره ، از جمله آبگرمکن‌های غیر مستقیم است. این نوع تجهیزات در موتورخانه گرمایشی، برای گرم کردن آب ذخیره شده در منبع برای مصرف کننده‌های مختلف مورد استفاده قرار می‌گیرد. از این نوع تجهیزات برای تامین آب گرم مصرفی انواع ساختمان‌های اداری، مسکونی و یا تجاری استفاده میکنند. این نوع ساختمان‌ها معمولا دارای یک موتورخانه هستند که از طریق دیگ چدنی یا فولادی، با استفاده از یک مشعل گازی یا گازوئیلی، آب داخل مخزن را گرم می‌کنند.



 تجهیزات انتقال حرارت, تجهیزات موتورخانه گرمایشی قیمت مخزن دوجداره, قیمت مخزن کویلی, قیمت منبع دوجداره, قیمت منبع کویلی, مخزن دوجداره, مخزن کویلی, منبع دوجداره, منبع کویلی, نحوه انتخاب مخزن دوجداره, نحوه انتخاب مخزن کویلی, نحوه انتخاب منبع دوجداره, نحوه انتخاب منبع کویلی

منبع دوجداره

منبع دوجداره ، از جمله آبگرمکن‌های غیرمستقیم است. این نوع تجهیزات در موتورخانه گرمایشی، برای گرم کردن آب ذخیره شده در منبع برای مصرف کننده‌های مختلف مورد استفاده قرار می‌گیرد. از این نوع تجهیزات برای تامین آب گرم مصرفی انواع ساختمان‌های اداری، مسکونی و یا تجاری استفاده می‌کنند. این نوع ساختمان‌ها معمولا دارای یک موتورخانه هستند که از طریق دیگ چدنی یا فولادی، با استفاده از یک مشعل گازی یا گازوئیلی، آب داخل مخزن را گرم می‌کنند.

نمای یک مخزن آب گرم دو جداره 300 لیتری گالوانیزه که با نرم افزار های سه بعدی طراحی شده است. اجزای مختلف در این نوع منبع قابل مشاهده است

نحوه انتخاب منبع دوجداره

انتخاب منبع دوجداره، بعد از مشخص شدن ظرفیت منبع و سپس ضخامت مورد نیاز تعیین شده با توجه به کارکرد یک ساختمان تعیین می‌شود. بنابراین برای انتخاب صحیح یک آبگرمکن غیر مستقیم از نوع دو جداره، باید دو مشخصه اول تعیین شوند:

1. ظرفیت منبع دو جداره
2. ضخامت اجزای مختلف منبع دو جداره

ظرفیت منبع دوجداره

برای انتخاب مخزن دوجداره موتورخانه، ابتدا باید ظرفیت منبع را به دست آورد. ظرفیت منبع با استفاده از مصرف کننده‌های مختلف قابل اندازه‌گیری است. البته روش‌های مختلفی در تعیین منبع دوجداره یا مخزن آبگرمکن یک محل مورد استفاده قرار‌ می‌گیرد. ولی برای انواع ساختمان‌ها، روشی که در ویدئوی زیر توضیح داده شده است کاملا قابل استفاده و صحیح است.

مشخصات کامل منابع دوجداره ساخت گروه تولیدی کلیک صنعت شامل ابعاد ، اندازه و وزن نهایی و ساخته شده

ضخامت اجزای منبع دوجداره

ضخامت منبع دوجداره ، با استفاده از فشار داخلی مخزن، و بر اساس مقدار مجاز حد خوردگی با استفاده از استانداردهای مختلف باید اندازه‌گیری شود. این نوع استانداردها، بسته به نوع متریال مورد استفاده در یک مخزن تحت فشار و همچنین ابعاد هندسی یک مخزن و با توجه به عمر مفیدی که طبق تجربه برای یک سیستم مورد استفاده قرار می‌گیرد، به تعیین مشخصات یک مخزن می‌پردازند.

مشخصات کارکرد مخزن دو جداره

جدول زیر، انواع منبع دوجداره با توجه به فشار مورد نظر کارکرد را بیان می‌کند. این فشار، بر اساس مقدار مجاز خوردگی 1 میلیمتر و با حداکثر سختی آب 120 پی پی ام کلسیت (مانند آب تهران) محاسبه شده است.

به طور کلی، منبع دوجداره از سه جزء تشکیل شده است.

• کلگی‌ها یا Head که از نوع Torispherical بوده و با استفاده از شکل‌دهی سرد ساخته می‌شود.
• جداره داخلی یا منبع ذخیره آب گرم مصرفی که  به آن Shell گفته می‌شود و با استفاده از فرآیند ساخت و تولید Rolling ساخته می‌شود.
• جداره خارجی یا محل گردش آب دیگ برای انتقال حرارت به داخل که به آن Jacket گفته می‌شود و با استفاده از فرآیند ساخت تولید Rolling و Beading ساخته می‌شود.

مخازن آبگرم دو جداره، معمولا با استفاده از ورق گالوانیزه گرم ایرانی ساخته می‌شود. این نوع مخازن با استفاده از فولاد ST-37 که در حوضچه های روی مختلف گالوانیزه گرم شده اند ساخته شده و برای تولید مخازن مختلف مورد استفاده قرار می‌گیرد. قسمت‌های مختلف جوشکاری شده، با استفاده از محلول zinc یا روی پوشیده خواهد شد تا عمر در قسمت‌های مختلف جوشکاری بالاتر باشد.

جوشکاری منابع و جداره

جوشکاری منابع دو جداره، با استفاده از روش SMAW یا Shielded Metal Arc Welding یعنی با استفاده از الکترود پوششی صورت می‌گیرد. بسته به نوع مخزن و فشار کاری ، این نوع مخازن میتواند با الکترودهای مختلف مانند

• 6010 که از نوع سلولزی برای پاس نفوذی است ( برای مخازنی که داخل رفتن به آن سخت است)
• 6013 از نوع قلیایی که معروف ترین نوع الکترود بود و پرکاربردترین است.
• 7018 برای استحکام و نفوذ بیشتر برای پاس پر کن

جوشکاری شود. بازرسی جوش به صورت چشمی صورت گرفته تا از صحت جوشکاری در مرحله اول اطمینان حاصل شود.

در صورتی که فشار کاری بالا باشد، باید از ورق‌های دیگر و با استفاده از روش‌های دیگر جوشکاری صورت گیرد. معمولا برای فشارهای بالاتر ، به صورت Double Bevel Back Weld مخازن جوشکاری می‌شوند. این عمل برای این نوع مخازن به ندرت پیش می‌آید. فلذا از ذکر این موارد در این مطلب خودداری شده است.

نحوه نصب منبع دو جداره در موتورخانه گرمایشی

در موتورخانه گرمایشی، با استفاده از دیگ و دیگر اجزا، میتواند آب داخل منبع دوجداره را گرم کرد. این نوع منابع، معمولا به صورت افقی بر روی خرک یا 4 پایه صنعتی مورد استفاده قرار میگیرند. پایه ها با توجه به وزن نهایی مخزن طراحی و ساخته میشود. در شکل زیر، دیاگرام کلی لوله کشی و نصب منبع دوجداره در موتورخانه نشان داده شده است. سایز لوله ها و ضخامت آنها با استفاده از فشار کلی مخزن و سیستم انتقال حرارت مشخص می‌شود.

در این شکل ، نحوه لوله کشی کامل موتورخانه گرمایشی نشان داده شده است.

سوالات متداول در مورد منبع دوجداره

• دلیل سوراخ شدن عدسی های منبع دوجداره چیست؟

یکی از شایع ترین مشکل هایی که در تجهیزات تامین آبگرم موتورخانه دیده می شود سوراخ شدن عدسی های مخزن می باشد. از جمله دلایل سوراخ شدن عدسی ها می توان به کافی نبودن ضخامت عدسی و نوع ساخت آن می باشد. عدسی های مخزن های آب گرم معمولا در انواع توریسفریکال و الپتیکال انتخاب می‌شوند.

در هنگام استفاده از مخزن و بالا رفتن دما و ایجاد فشار بروی دیواره های خارجی مخزن در بخش هایی از عدسی تنش حرارتی ایجاد می شود. عدسی های استفاده شده در منبع های دوجداره کلیک صنعت معمولا از نوع توریسفریکال می باشد. عدسی های تولید شده با دستگاه پرس هیدرولیک پرس می شوند و knuckle radius بیشتر این عدسی باعث می شود پس از جوشکاری در ورق ضعف و کشش ایجاد نشود.

• دلیل سوراخ شدن جداره خارجی مخزن دوجداره چیست؟

یکی از مشکلات اصلی منبع های دوجداره سوراخ شدن جداره خارجی این مخزن می باشد. سوراخ شدن جداره دوم یا بیرونی معمولا زیاد رخ نمی دهد. علت اصلی این سوراخ شدگی را می توان به ضعیف بودن یا نازک بودن ورق می باشد. انجام نشدن صحیح فرایند گالوانیزاسیون نیز از پارامتر هایی است که در کیفیت ورق و عمر محصول شما بسیار تاثیر می گذارد. پاشش آب از مخزن به بیرون نشانی سوراخ شدگی از جداره خارجی می باشد.ضخامت مناسب برای این جداره

• عایق کاری منبع دوجداره چگونه است؟

عایق کاری یکی از عملیاتی است که برای صنایعی که در آن تجهیزات حرارتی و برودتی استفاده شده است باید انجام شود. عایق کاری می تواند از هدر رفت گرما در زمستان و سرما در تابستان جلوگیری کند. عایق کاری حرارتی در ساختمان برای بخش هایی مثل لوله ها ، تجهیزات انتقال حرارت مثل دیگ فولادی ، منابع دوجداره و کویل دار ، کف ، سقف و … انجام می‌شود.

شما می توانید عملیات عایق کاری را با پشم شیشه ، پشم سنگ ، عایق‌های پلی اتیلنی و عایق‌های الاستومری انجام دهید. برای منبع دوجداره در موتورخانه‌ها معمولا عایق کاری انجام نمی‌شود. اما با توجه به منطقه ساختمان، فضای موتورخانه در صورت پایین بودن دما و امکان هدر رفت انرژی منبع آبگرم عایق‌بندی با عایق الاستومتری پیشنهاد می‌شود.

• علت سوراخ شدن منبع دوجداره از عدسی چیست؟

یکی از مشکلاتی که معمولا در مخزن هایی آبگرم ایجاد می شود سوراخ شدگی منبع از عدسی ها می باشد. تنها دلیل این موضوع برای عدسی مخازن کم بودن شعاع خم های عدسی یا در اصطلاح مهندسی knuckle radius می باشد. حرارت بالا و فشار داخلی می تواند موجب تخریب عدسی از از لبه های آن بشود. برای جلوگیری از این موضوع سعی کردیم تا لبه های عدسی را بلندتر تولید کنیم تا بعد از جوشکاری دچار تخریب نشود.

برای مشاهده دیگر محصولات انتقال حرارت و تامین آبگرم می‌توانید روی لینک زیر کلیک کنید.

برای دریافت قیمت و خرید انواع تجهیزات موتورخانه مثل پمپ ، لوله و اتصالات و …… می توانید به فروشگاه تجهیزستان مراجعه نمایید.



مبدل حرارتی مسی



مبدل حرارتی مسی

مبدل حرارتی مسی ، ازجمله تجهیزات بسیار مهم موتورخانه برای گرمایش استخر، یا فضاهای تهویه شده است. این نوع تجهیزات میتوانند با استفاده از متریال مختلف ساخته و به دست مشتری عرضه شوند. کلیک صنعت سازنده انواع مبدل های حرارتی مسی یو تایپ مناسب برای موتورخانه های از نوع شل اند تیوب Shell & Tube است. برای اطلاع از قیمت ها به روز و همچنین اطلاعات فنی یا مشاوره حرفه ای ، با ما تماس بگیرید.

 تجهیزات انتقال حرارت, تجهیزات تصفیه خانه, تجهیزات موتورخانه گرمایشی استخر, جکوزی, خرید مبدل حرارتی حلزونی, شکل u مبدل حرارتی, طراحی مبدل حرارتی, قیمت کویل مسی, قیمت مبدل حرارتی مسی, مبادله کن گرما, مبدل حرارتی, مبدل حرارتی آب به آب, مبدل حرارتی آب به هوا, مبدل حرارتی استخر, مبدل حرارتی استخر ایرانی, مبدل حرارتی بامین تهویه, مبدل حرارتی برای استخر, مبدل حرارتی پتروشیمی, مبدل حرارتی پوسته و لوله, مبدل حرارتی جکوزی, مبدل حرارتی چند جریانی, مبدل حرارتی حلزونی, مبدل حرارتی در انتقال حرارتی, مبدل حرارتی در موتورخانه, مبدل حرارتی دماتجهیز, مبدل حرارتی روغن داغ, مبدل حرارتی روغنی, مبدل حرارتی ساخت, مبدل حرارتی سردخانه, مبدل حرارتی سری, مبدل حرارتی شرکت, مبدل حرارتی شل اند تیوب, مبدل حرارتی شوفاژ, مبدل حرارتی صفحه ای, مبدل حرارتی غیر مستقیم, مبدل حرارتی مسی نوین مبدل تهران, مبدل حرارتی موتورخانه, مبدل صفحه ای, منبع آبگرم استخر

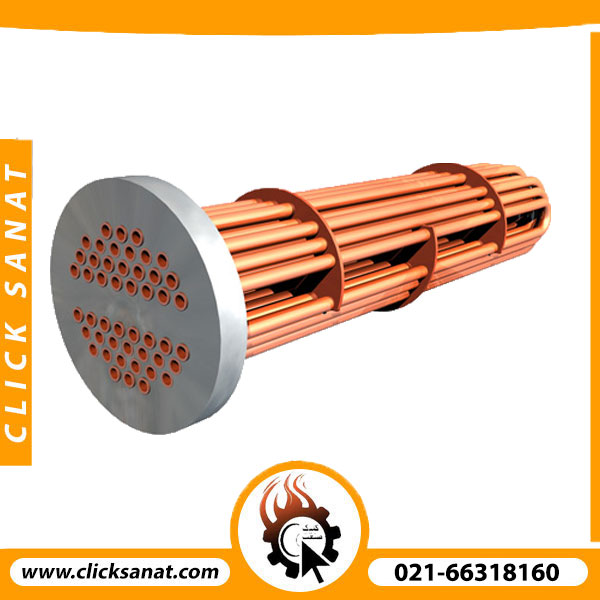

مبدل حرارتی مسی پوسته و لوله U-Type

مبدل حرارتی مسی ، عضو جدانشدنی تجهیزات استخر و انتقال حرارت در صنعت تاسیسات مکانیکی است. این نوع مبدل از پرکاربردترین مبدل های حرارتی است و به سبب اینکه از نوع U-Type است یعنی فقط یک صفحه لوله دارد ، ارزان تر از مدل های دیگر است. لوله یا تیوب این نوع مبدل معمولا از جنس مس است و صفحه لوله را از صفحه یا گرد فولادی می‌سازند. معمولا این نوع مبدل برای گرمایش آب استخر مورد استفاده قرار میگیرد. یکی از دلایل استفاده از این نوع مبدل ، اسید شویی راحت و تمیزکاری بهتر آن است. معمولا برای لوله ها از لوله به قطر 19.05 و ضخامت 0.7 میلیمتر استفاده میشود.

مبدل حرارتی مسی چطور انتخاب می‌شود؟

برای اینکه یک مبدل حرارتی پوسته و لوله درست برای کاربری در یک پروژه داشته باشیم ، پارامترهای مختلفی دخیل است. همینطور به صورت کلی ، طراحی یک مبدل حرارتی پوسته و لوله زمان بر و فرمول‌های پیچیده ای دارد. ولی طبق تجربه برای استخر و دیگر پروژه‌های انجام شده، بر مبنای شرایط عادی برای هر سه متر مکعب آب استخر میتوان یک فوت مربع سطح حرارتی در نظر گرفت. یعنی مثلا برای یک استخر 30 متر مکعب یک مبدل استخری مسی به سطح حرارتی 10 فوت مربع کفایت می‌کند. البته شرایط مختلف دیگر از جمله موارد زیر را باید در نظر گرفت:

• آیا استخر سرپوشیده است یا سرباز؟
• آیا استخر در محیط سر است یا گرم؟
• مدت زمان گرمایش اولیه استخر چقد است؟
• و …

در مواردی نیاز به استفاده از آلیاژ استنلس استیل یا همان فولاد زنگ نزن می باشد. برای مطالعه مطالب و خرید مبدل حرارتی استیل کلیک کنید.

مبدل گرمایی U-Type از چه اجزایی تشکیل شده است؟

این نوع تجهیزات ، از اجزا مختلفی تشکیل شده اند. به طور کلی این نوع تجهیزات از سه قسمت اصلی تشکیل شده است:

• دسته لوله Tubesheet & Bundle
• پوسته Shell
• کلگی یا Head

دسته لوله ، مجموعه کامل بفل‌های ، لوله ها و صفحه لوله ها را میگویند. بسته به نوع کاربری میتواند نحوه مونتاژ بر روی هم یا اجزای آن متفاوت باشد. پوسته در واقع قسمت خارجی است که میتواند از یک منبع تشکیل شده باشد و معمولا از ورق فولادی یا لوله فولادی ساخته میشود. همچنین کلگی ها بسته به نوع کاربری میتواند از چدن و یا فولاد یا هر فلز دیگری ساخته شود. شکل زیر ، اطلاعات کامل این موارد را طبق استاندارد TEMA ارائه میدهد.

انتخاب تیوب (لوله) مبدل حرارتی

در انتخاب نوع متریال و مواد اولیه تیوب مبدل های حرارتی پارامتر های مختلفی مثل میزان انتقال حرارت ، دما ، فشار ، خوردگی و حتی نوع عملیات مبدل در سیستم تاثیرگذار است. یکی از مواد های بسیار مناسب برای تولید مبدل‌های حرارتی استخرها ، مجتمع‌های مسکونی و بعضی مراکز صنعتی از مس استفاده می‌شود. در عملیاتی که میزان فشار سیستم بالا نیست از مس استفاده می‌شود. یکی از مهم ترین دلالیل استفاده از مس می توان به ضریب انتقال حرارت بسیار بالا و قابلیت اسیدشویی آن است.

انتخاب پوسته مبادله‌کن گرمایی پوسته و لوله مسی

پوسته مبادله‌کن‌های پوسته و لوله می‌تواند با متریال مختلفی ساخته شود. در مواردی که آب در گردش باشد، معمولا پوسته را از ورق فولادی سیاه می‌سازند و در انتها داخل آن که در تماس مستقیم با آب است پوشش اپوکسی می‌کنند. در این حین ، در صورتی که برای ضد عفونی کردن آب از کلر استفاده شود، استفاده از اپوکسی در قسمت داخلی بسیار ضروری است.

تحلیل مبدل حرارتی پوسته و لوله

برای طراحی heat exchanger ها از دو مرحله استفاده می‌شود. در این نوع تحلیل معمولا دو قسمت وجود دارد. یکی تحلیل حرارتی و یکی تحلیل مکانیکی. تحلیل حرارتی اغلب بر پایه استانداردهای انتقال حرارت برخی شرکت‌ها مانند TEMA و دیگر فرمول‌های تحلیلی صورت می‌گیرد. تحلیل مکانیکی معمولا بر اساس استاندارد ASME.Sec.VIII صورت می‌گیرد. تمامی محصولات تولید شده در گروه تولیدی کلیک صنعت طبق استاندارد های مربوطه طراحی و تحلیل می شوند تا میزان بازدهی مبدل حرارتی بالا برود.

شماتیک و تحلیل حرارتی مبدل حرارتی پوسته و لوله

مشخصات مکانیکی مس

شما می توانید در جدول زیر مشخصات مکانیکی مس را مشاهده نمایید. استاندارد تیوب های مسی بر اساس طبق ASTM  می باشد. از ویژگی های بسیار مهم لوله های مسی در سیستم های گرمایش یا انتقال بخار می توان به وزن سبک ، قابلیت شکل پذیری بالا ، عمر طولانی ، قابلیت رسوب گیری ، ضریب انتقال حرارت بالا اشاره نمود.

124GPa	modulus of elasticity
0.8E GPa	tangent modulus of elasticity
105Gpa	yield stress
203.8Gpa	ultimate tensile

مقایسه کویل مسی و کویل آلومینیومی

• میزان ضریب انتقال حرارت مس نسبت به آلومینیوم بالاتر می باشد.راندمان انتقال حرارت و بازدهی سیستم با لوله مسی بیشتر می باشد.
•  نگهداری و تعمیر کویل مسی نسبت به نمونه های آلومینیومی بسیار ساده تر می باشد.
• نمونه های آلومینیومی نسبت به نمونه های مسی ارزان تر می باشند.

مبدل حرارتی مسی اسپیرال یا حلزونی

مبدل های حرارتی پوسته و لوله از تجهیزات انتقال حرارت بسیار پر کاربرد می باشد. مبدل های حرارتی پوسته و لوله از نوع اسپیرال یکی از انواع آنها می باشد. دلیل اسپیرال نام گرفتن این نوع مبدل ها شکل مارپیچ لوله های آبگرم مسی داخل پوسته می باشد. مبدل های حرارتی اسپیرال دارای بازدهی بالایی از نظر انتقال حرارت می باشند. مبدل های حرارتی با لوله های مسی معمولا برای گرمایش در مراکز مسکونی ، استخر ها ، مجموعه های صنعتی و …. بسیار پر کاربرد می باشد.

برای بازدید از دیگر محصولات ما، به فروشگاه کلیک صنعت و یا فروشگاه اینترنتی تجهیزستان مراجعه کنید!

مبدل های حرارتی استیل نیز از انواع پر کاربرد مبدل های پوسته و لوله می باشد برای مشاهده مبدل حرارتی استیل کلیک کنید.























استخر پیش ساخته فایبرگلاس

استخرهای فایبرگلاس جزو بهترین استخرهای مورد استفاده در ویلاسازی و ساخت استخر هستند. این استخرها به دلیل مقاومت بالا و راحتی نصب و هزینه های تعمیرات و نگهداری کمتر نسب به دیگر استخرهای بتنی بسیار مورد توجه قرار گرفته اند.



استخر پیش ساخته فایبرگلاس

استخر پیش ساخته فایبرگلاس در واقع یک استخر شخصی است که برای شنای بزرگسالان ، آب درمانی، ورزش های آبی و بازی کودکان در سه سایز ساخته می شود. این استخرها از کامپوزیت فایبرگلاس بسیار مقاوم ساخته شده اند که دارای ویزگی های بسیاری هستند.

ویژگی های متریال استخر فایبرگلاس

• این استخر از پایه کامپوزیت فایبر گلاس ساخته شده است که در آن از 10 لایه رزین اصلاح شده استفاده شده است تا مقاومت آن را افزایش داده و ویژگی های منحصر به فردی به این محصول عطا کند.
• در این محصول از یک لایه ژل کت خود رنگ در سطح استفاده شده است. این لایه دارای خصوصیات آنتی باکتریال و ضد جلبک است که از ایجاد هرگونه جلبک در استخر جلوگیری می کند.
• ویژگی آنتی باکتریال این استخر ها این امکان را به تصفیه خانه می دهد که تا 5 سال فقط با یک سیستم کلرزن و تصفیه ساده نیازی به تعویض آب نباشد.
• این ژل کت خود رنگ بوده و در برابر نور خورشید بسیار مقاوم است به همین سبب رنگ استخر همیشه ثابت میماند و تغییر رنگ نمیدهد.
• فایبرگلاس در برابر تغییرات آب و هوایی بسیار مقاوم است به همین دلیل استخرهای فایبرگلاس این امکان را دارند که به راحتی از دمای -60درجه تا +60 درجه سانتی گراد مورد استفاده قرار گیرند. لذا هیچ مشکل و محدودیت جغرافیایی برای استفاده از این نوع استخر ها وجود نخواهد داشد.
• این استخر در برابر نور خورشید و اشعه UV مقاوم است به همین دلیل در برابر پوسیدگی مقاوم هستند.





ویژگی های ساخت استخر آماده فایبرگلاس

• این استخرها در 3 اندازه اصلی3×2، 3×6 و 3×8 متر ساخته می شود.
• در این استخرها می توان از چراغ های مخصوص و نازل استفاده کرد تا برای سیستم های گرمایشی و تصفیه مورد استفاده قرار گیرند.
• ابعاد 3×2 این استخرها در 3 عمق 100 ، 120 و 140 سانتیمتر ساخته می شود.
• استخرهای 3×6 در عمق 160 سانتی متر ساخته می شوند.
• استخرهای 3×8 دارای دو عمق هستند. 2.5 متر دارای عمق 1 متر برای بازی کودکان و ورزشهای آبی و 5.5 متر دارای عمق 160 سانتیمتر
• صخامت این فایبرگلاسها بین 4 تا 12 میلیمتر ساخته شده اند.
• برای مقاوم سازی بیشتر و عدم نیاز به مش بندی و آرماتوربندی هنگام ساخت از ستونهای مخصوص یک دست در ساخته این استخرها استفاده شده است.

مقایسه استخرهای بتنی و استخرهای فایبرگلاس

• استخرهای فایبرگلاس و بتونی مزایای زیادی دارند و معایبی نیز برای خود دارند که در اینجا به آنها اشاره شده و مقایسه شده اند.
• استخرهای بتنی حداقل در زمان 45 الی 60 روز قابل ساخته هستند در حالی که استخرهای قایبرگلاس حتی در زمان 2 روز قابل اجرا هستند.
• استخرهای بتنی همیشه تحت تهاجم جلبک ها قرار خواهند گرفت درحالی که برای استخر فایبرگلاس آنتی باکتریال این اتفاق نخواهد افتاد.
• استخرهای بتنی همیشه دارای ریسک آب بند نشدن هستند درحالی که استخرهای فایبرگلاس کاملا آببند هستند.
• استخرهای بتنی ناگزیر بعد از مدتی دچار ترک شده و آسیب می بینند اما استخرهای فایبرگلاس دارای مقاومت بالایی هستند.
• استخر بتنی بعد از هر 3 الی 6 ماه نیاز به تخلیه و احیای آب دارند در حالی که در استخرهای آنتی باکتریال فایبرگلاس تا 5 سال نیازی به تعویض آب در صورت استفاده از سیستم تصفیه نیست.
• استخرهای فایبرگلاس قابل جابجایی بوده و در صورت نیاز می توان در جای دیگری نصب شوند.

دیگر خصوصیات استخر پیش ساخته

• قابلیت استفاده از سیستم گرمایش
• طراحی و ساخت معماری بر اساس سلیقه های مختلف
• قابلیت نصب روی زمین و به صورت دفنی
• قابلیت ساخت در ابعاد مختلف در صورت سفارش زیاد
• مقاوم در برابر نور خورشید
• دارای گارانتی پوسیدگی 5 ساله
• دارای وارانتی تعمیرات 20 ساله
• تخت لیسانس میکسونال آلمان
• قابلیت استفاده لوازم آب درمانی
• قابلیت استفاده برای بازی کودکان

سوالات متداول در مورد استخر پیش ساخته فایبر گلاس

• آیا این استخر ها نیاز به میلگرد دارند؟

پاسخ : خیر ، این استخر ها نیازی به استفاده از میلگرد ندارند.

• آیا میتوان این استخر ها را به صورت رو کار نصب کرد؟

پاسخ : بله ، استخر های فایبرگلس را میتوان به دو صورت روکار و توکار نصب نمود.

• آیا بعد از نصب میتوان استخر را جابه جا کرد؟

پاسخ : بله ، این امکان برای استخر آماده فراهم است.

• نصب استخر آماده چه مدت طول میکشد؟

پاسخ : در 3 الی 10 روز بستگی به سایز، منطقه و شرایط انجام میشود.

• آیا امکان بازدید از استخر ها قبل از خرید فراهم است؟

پاسخ : بله ، این امکان فراهم است.

• آیا از این استخر ها میتوان به عنوان جکوزی استفاده کرد؟

پاسخ : بله ، استخر فایبرگلس در برابر دمای بالا مقاوم است و میتوان از این استخر ها به عنوان جکوزی نیز استفاده نمود.

• چه چیزهایی بر روی استخر وجود دارد؟

پاسخ : بر روی استخر تعدادی چراغ ، تعدادی نازل ورودی و خروجی آب ، ستون مقاوم سازی استخر و اسکمیر وجود دارد.

• اسکیمر چیست؟

پاسخ : اسکیمر یکی از مراحل تصفیه آب استخر میباشد و وظیفه جمع آوری آشغال های سطح آب را دارد. یکی دیگر از وظایف اسکیمر کنترل سطح آب استخر میباشد.

• آیا امکان کاشی کاری رو استخر فایبرگلاس وجود دارد؟

پاسخ : بله ، این امکان وجود دارد ولی استخر به تنهایی زیبایی محسوسی دارد و پیشنهاد نمیشود.

فیلم استخر آماده پیش_ساخته فایبرگلاس

محصولات و مطالب ما را در اینستاگرام ، تلگرام ، لینکدین و دیگر شبکه های اجتماعی و بلاگ های تجهیزستان



	برای مشاهده دیگر محصولات به صفحه نخست تجهیزستان مراجعه کنید.

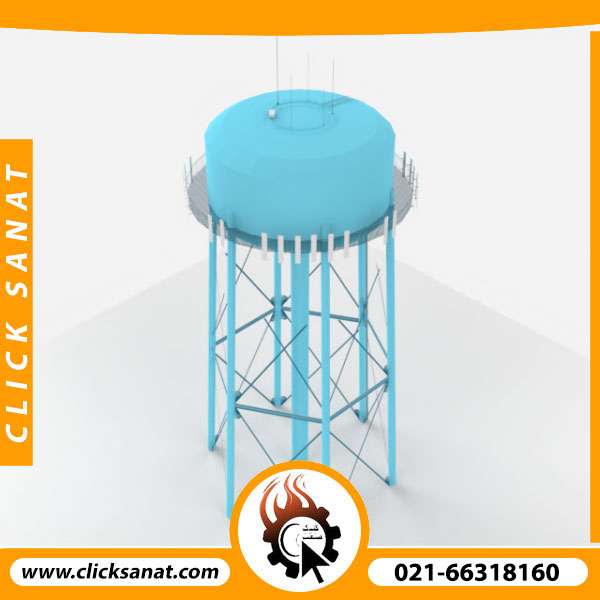

مخزن هوایی



مخزن هوایی یکی از مهم‌ترین تجهیزات ذخیره آب می‌باشد که در بخش‌های مختلف صنعتی , ساختمانی و …. برای ذخیره و انتقال آب کاربرد دارد. ذخیره آب در منابع ذخیره هوایی نقش زیادی در تامین آب شرکت‌ها و سوله‌های صنعتی و در برخی ساختمان‌ها و ویلاها کاربرد دارد.

اما چرا مخزن هوایی ؟ چرا مخزن های ذخیره خوابیده نه ؟‌ استفاده از منبع های هوایی مزیت های بسیار زیادی برای شما خواهد داشت که از جمله آنها می‌توان به تامین دبی مورد نظر مصرف اشاره کرد. در استفاده از مخازن ذخیره هوایی استفاده از پمپ تا جایی که ممکن است صورت نمی‌گیرد . در ادامه این مطلب با انتخاب , طراحی , تولید این مخازن بیشتر آشنا می‌شوید.

در حال حاضر این محصول در انبار موجود نیست و در دسترس نمی باشد.

 sap2000 مخزن هوایی, استاندارد مخازن هوایی, استراکچر منبع هوایی, بدنه مخزن هوایی, بدنه مخزن هوایی ذخیره, پایه منبع هوایی آب, پایه های منبع ذخیره آب, پروژه مخازن هوایی, پروژه های مخازن هوایی, تحلیل بدن مخزن هوایی آب, تحلیل سازه مخزن هوایی, تحلیل منبع هوایی آب, تعمیر منبع هوایی, ساخت مخزن هوایی, طراحی sap2000, طراحی مخازن تحت فشار, طراحی مخزن ذخیره هوایی, طراحی مخزن هوایی sap2000, طراحی مخزن هوایی آب, فروش ویژه مخازن هوایی, فروش ویژه مخزن هوایی آب, فروش ویژه منبع ذخیره, فوندانسیون منبع هوایی, قیمت مخزن ذخیره آب, قیمت مخزن هوایی, قیمت مخزن هوایی آب, قیمت منبع ذخیره, قیمت منبع ‌ٰ‌‌‌‌‌ذخیره آب فلزی, قیمت منبع ذخیره هوایی, لوله منبع هوایی, مخازن آب شهری, مخزن ذخیره آب, مخزن ذخیره آب تحلیل, مخزن ذخیره آب ساختمان, مخزن ذخیره هوایی, مخزن ذخیره هوایی آب قیمت, مخزن هوایی 5000لیتری, مخزن هوایی اطلاعات, مخزن هوایی تخفیف, مخزن هوایی فلزی, مخزن هوایی قیمت, مخزن هوایی کامپوزیتی, مخزن هوایی10000لیتری, مشخصات فنی مخزن هوایی آب, مشخصات مخزن هوایی آب, منبع آب هوایی, منبع دخیره هوایی آب فلزی, منبع ذخیره, منبع ذخیره آب گالوانیزه, منبع ذخیره هوایی, منبع فلزی هوایی آب, منبع هوایی sap2000, منبع هوایی آب دست دوم, منبع هوایی گالوانیزه, نقشه اجرایی مخزن آب هوایی, نقشه کشی مخازن هوایی اب, نقشه کشی منبع هوایی آب, نقشه منبع هوایی, وزن مخزن هوایی

مخزن هوایی چیست و چه کاربردی دارد؟

مخزن هوایی یکی از مهم ترین تجهیزات ذخیره آب می باشد که در بخش های مختلف صنعتی , ساختمانی و …. برای ذخیره و انتقال آب کاربرد دارد. ذخیره آب در منابع ذخیره هوایی نقش زیادی در تامین آب شرکت ها و سوله های صنعتی و در برخی ساختمان ها و ویلا ها کاربرد دارد.

اما چرا مخزن هوایی ؟ چرا مخزن های ذخیره خوابیده نه ؟‌ استفاده از منبع های هوایی مزیت های بسیار زیادی برای شما خواهد داشت که از جمله آنها می توان به تامین دبی مورد نظر مصرف اشاره کرد. در استفاده از مخازن ذخیره هوایی استفاده از پمپ تا جایی که ممکن است صورت نمیگیرد . در ادامه این مطلب با انتخاب , طراحی , تولید این مخازن بیشتر آشنا می شوید.

انواع مخزن های هوایی

در کل مخازن هوایی در انواع مختلفی تولید می گردد. این مخزن طراحی بسیار ساده ای داشته است که از یکی فوندانسیون ,پایه ها, بدنه تولید می گردد. یکی از ملاک های دسته بندی مخازن هوایی می تواند طلق شکل بدنه آن باشد. این مخازن در انواع فلزی , پلاستیکی , بتنی و چوبی تقسیم می شوند. منابع ذخیره هوایی از ظرفیت 1000 تا 500000 لیتری می توان براساس استاندارد تولید نمود. حجم های دلخواه مشتریان نیز وجود دارد که طبق استاندارد توسط مهندسان کلیک صنعت طراحی می گردد.

مخازن ذخیره فلزی طبق موارد زیر دسته بندی می شوند:

• مخازن هوایی مکعبی
• مخازن هوایی کروی
• مخازن هوایی استوانه ای

نکته بسیار مهم ترین که می توان در نظر داشت نوع پایه های مخازن هوایی آب می باشد. می توان از لوله ,نبشی و …. برای دسته بندی استفاده کرد که زیاد مرسوم و استاندارد نیست.

مخزن ذخیره هوایی چگونه کار می کند؟

مخازن هوایی در تمامی انواع کارکر و کاربرد یکسان دارند. دلیل استفاده از هر کدام می تواند بر اساس نوع شرایط استفاده از این مخازن و برسی موارد اقتصادی آن باشد. این مخازن در ابعاد , حجم و ارتفاع های مختلف تولید می شود. در ارتفاع قرار گرفتن این منبع باعث ایجاد فشار می شود. همین موضوع می تواند موجب استفاده نکردن از پمپ در انتقال آب شود. این منابع در شهرک های صنعتی و مسکونی کاربرد بسیاری دارد. زیرا می تواند دبی مورد نظر شما را با حجم آبی که از قبل تایین شده تامین نماید. در حقیقت مثل یک سیفون عمل میکند. جدا از تامین فشار و دبی مورد نظر آب برای ذخیره نیز از این مخزن می توان استفاده کرد.

جنس منبع هوایی گالوانیزه

منبع هوایی همانظور که گفته شد در انواع پلاستیکی و بتنی نیز تولید می گردد. نمونه های فلزی تولید شده توسط گروه صنعتی کلیک صنعت از ورق فلزی با جنس فولاد ST-37 , ورق گالوانیزه, ورق های استیل 304 یا 316 تولید می گردد. در معمولی ترین حالت شما می توانید از ورق فولادی (carbon steel) با st-37  استفاده کنید و برای بالا بردن عمر مخزن بدنه را از داخل اپوکسی کنید و بیرون آن را رنگ کنید. ورق گالوانیزه شده نیز مخزن بسیار بالا می رود. همچنین می توانید با استفاده از اپوکسی و رنگ کردن عمر را تا حدودی افزایش دهید.

پایه های مخزن هوایی

مخزن های هوایی بروی پایه و فوندانسیون قرار می گیرد. پایه های این مخزن باید توان حمل جرم بدنه مخزن و آب درونش داشته باشد. همینطور نیرو های خارجی که از عوامل محیطی به بدنه و پایه های مخزن وارد می شود. که از ذکر روش های طراحی به دلیل جزییات بسیار زیاد خود داری کرده ایم.

فوندانسیون منبع هوایی

یکی از روش های فوندانسیون ریزی و و پایه گذاری برای اجرای منبع هوایی محاسبه میزان نیرویی های قابل تحمل توسط پایه ها و فوندانسیون می باشد. فوندانسیون در ۲ نوع انتخاب می شود :

1. concrete که فوندانسیون های بتنی را در بر می گیرد.
2. pile supported که فوندانسیون هایی که استراکچر می باشند را در بر می گیرد.

انواع فوندانسیون های بتنی به صورت زیر می باشد :

•  Advantages
• Disadvantages
• Application

پایه ها و استراکچر منبع هوایی

پایه ها و ساختمان مخزن هوایی از متریال های مختلفی تولید می گردد. شرکت کلیک صنعت با توجه به نوع نیاز مشتریان و مسائل مختلفی از جمله مسائل اقتصادی این مخازن را تولید میکند.

انواع پایه های منبع ها به صورت زیر می باشد :

• از لوله های صنعتی می توان برای ساختمان این مخاز استفاده نمود.
• قوطی
• تیر آهن
• نبشی و ناودانی

اما لوله معمول ترین نوع متریال برای ساخت استراکچر مخازن ذخیره می باشد . در ساخت پایه و ساختمان مخزن از کابل های قوی برای انتقال و تقسیم نیرو برای بالا بردن مقاومت بدنه استفاده می شود.

طراحی بدنه مخزن هوایی

طراحی مخازن ذخیره با توجه به نوع سیال و نوع کاربری انجام می شود. استاندارد تولید مخازن طبق ASME Sec VIII div 1  می باشد که استاندارد مخازن تحت فشار می باشد. معمولا برای ذخیره آب در این مخازن از ورق های فولادی و گالوانیزه استفاده می شود. ضخامت بدنه مخزن را طبق فرمول های موجود در استاندارد تعیین می کنند. مخزن هایی با بدنه کروی از رایج ترین انواع این مخازن می باشد. معمولا پس از تولید بدنه بیرون مخزن را رنگ میکنند و در صورت نیاز داخل آن اپوکسی می شود.

قیمت مخزن هوایی

مهم ترین بخش پس از بحث طراحی و تولید قیمت مخزن می باشد. عوامل بسیار زیادی در قیمت تاثیر گذار می باشد. نوع طراحی , نوع متریال و معیار های تولید مثل نوع جوش کاری و …… در قیمت بسیار تاثیر گذار می باشد. یکی از نکات مهم در قیمت ضمانت اجرایی مخزن می باشد. شرکت کلیک صنعت در تلاش است تا با بکارگیری دانش مهندسی محصولات مناسبی را در اختیار شما قرار دهد و ضمانت اجرایی در قبال محصولات خود داشته باشد.

طراحی مخازن هوایی

طراحی مخازن هوایی را می توانید با نرم افزار های طراحی ۳ بعدی و حتی ۲ بعدی انجام دهید. شرکت کلیک صنعت ابتدا در نرم افزار های طراحی ۳ بعدی مخزن را طراحی نموده و سپس تحلیل استاتیکی انجام می دهد. در نهایت پس از تایید کارفرما نقشه ۲ بعدی تهیه کرده و شروع به ساخت می نماید.از نرم افزار های Solidworks , inventor ,autocad,sap2000 برای طراحی , تحلیل و شبیه سازی استفاده می شود.

طراحی تولید مخازن هوایی , انجام نقشه کشی و طراحی تولید مخازن هوایی





طراحی و فروش ویژه انواع مخازن هوایی فلزی
